FONTOS TUDNIVALÓK:

Az illusztrált alkatrészlista (IPL – Illustrated Parts List) egy olyan részletes dokumentum, amely a kertigépek – például fűnyírók, láncfűrészek, fűnyírótraktorok, sövényvágók vagy motoros kaszák – minden fontos alkatrészét és szerkezeti egységét rajzokkal és cikkszámokkal együtt mutatja be.

🔍 Mi az alkatrészlista célja?

Az IPL elsődleges célja, hogy:

• áttekinthetően bemutassa a gép felépítését,
• segítséget nyújtson a javításhoz, karbantartáshoz és alkatrészrendeléshez,
• pontosan beazonosíthatóvá tegye az adott alkatrészt a megfelelő cikkszám alapján.

🧾 Mit tartalmaz egy illusztrált alkatrészlista?

Egy tipikus IPL tartalmazza:

• a gép robbantható (exploded view) ábráját, amelyen minden alkatrész be van számozva,
• a számozott elemekhez tartozó megnevezéseket és cikkszámokat,
• esetenként az alkatrészek mennyiségét (darabszám),
• valamint a módosított vagy helyettesített alkatrészekre vonatkozó megjegyzéseket.

⚙️ Miért hasznos?

Az illusztrált alkatrészlista nagy segítséget nyújt:

• szervizeknek és javítóműhelyeknek a pontos beazonosításban,
• kereskedőknek és alkatrészforgalmazóknak a rendelés során,
• felhasználóknak, akik saját gépükhöz keresnek eredeti vagy kompatibilis alkatrészt.

A helyes alkatrész kiválasztása kizárólag a gép pontos típus- és gyártási számának ismeretében történhet, mivel az egyes szériák között apró, de lényeges szerkezeti eltérések lehetnek.

⚙️ Hol találom a gép pontos típusát, és gyártási számát?

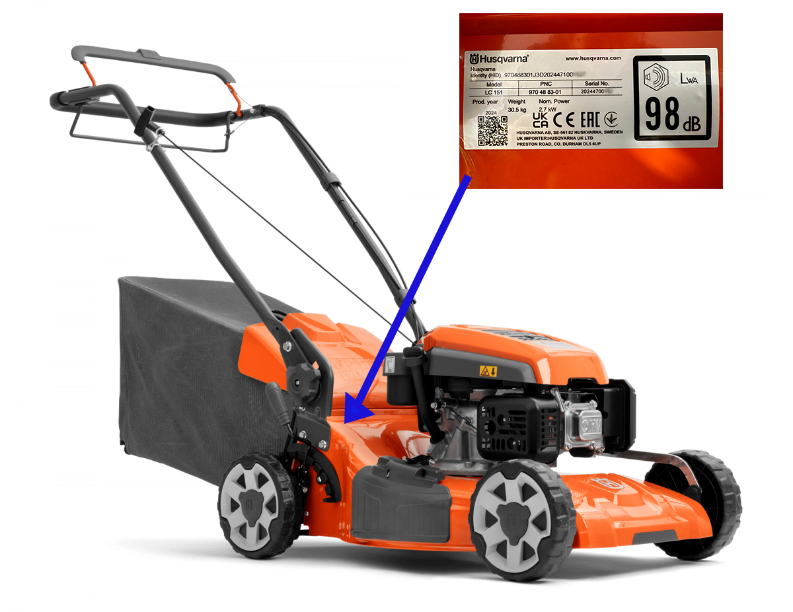

🔹 1. Fűnyírók, fűnyírótraktorok

• A típus- és gyártási szám általában egy fém adattáblán (vagy matricán) szerepel, amely elhelyezkedhet:
  • a vázon, a motor közelében,
  • a vágóasztalra szerelve,
  • ülés alatt (traktor esetén),
  • vagy a hátsó tengely környékén.
• Az adattáblán jellemzően szerepel:
  • Model / Product number (PNC) – pl. 960 4102-00,
  • Serial number (SN) vagy Manufacturing number (MFG No.),
  • és gyakran a gyártási év is.

🔹 2. Láncfűrészek, motoros kaszák, sövényvágók

• Az azonosító címke általában:
  • a motorház oldalán,
  • a markolat belső részén,
  • vagy a tanksapka közelében található.
• A címkén megtalálod:
  • a gép pontos típusmegjelölését (pl. Husqvarna 572XP),
  • a termékszámot (Product number / PNC) – pl. 970 5021-01,
  • és a sorozatszámot (Serial number / SN), ami általában a gyártási évet is jelöli (pl. 2024-3401234).

🔹 3. Elektromos és akkumulátoros gépek

• Az adattábla a legtöbbször:
  • a motorburkolaton,
  • vagy az akkumulátor-foglalat közelében található.
• Ezeken a gépeken is megtalálható:
  • a termékkód (PNC),
  • a típusnév,
  • és a gyártási szám(SN).

⚙️ Miért fontos ez?

A gyártók ugyanazon modellnév alatt (pl. Husqvarna 135 Mark II) több, apróbb szerkezeti változatot is gyártanak. Csak a termékszám (PNC) és a gyártási szám (SN) alapján lehet 100%-os pontossággal meghatározni, mely alkatrész való a gépedhez.

🔧 A motorok saját azonosítói

Fontos tudni, hogy a kertigépekbe szerelt motoroknak (pl. Briggs & Stratton, Honda, Loncin, Husqvarna motorok) szintén van önálló termékszáma (PNC) és sorozatszáma (Serial Number). Ezek az adatok nem egyeznek meg a gép adattábláján szereplő számokkal, mivel a motor és a gép külön gyártói egységnek számít. A motor azonosító táblája általában a hengerburkolaton, a kipufogó közelében, vagy a szelepfedél oldalán található. Alkatrészrendelés vagy szervizelés esetén mindig érdemes mind a gép, mind a motor PNC- és SN-számát megadni, így elkerülhetők a téves alkatrészrendelések.

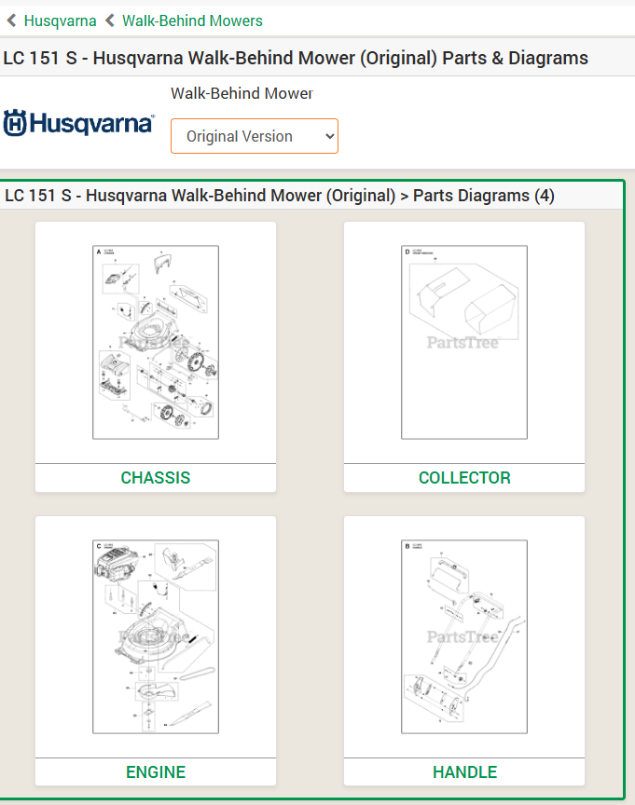

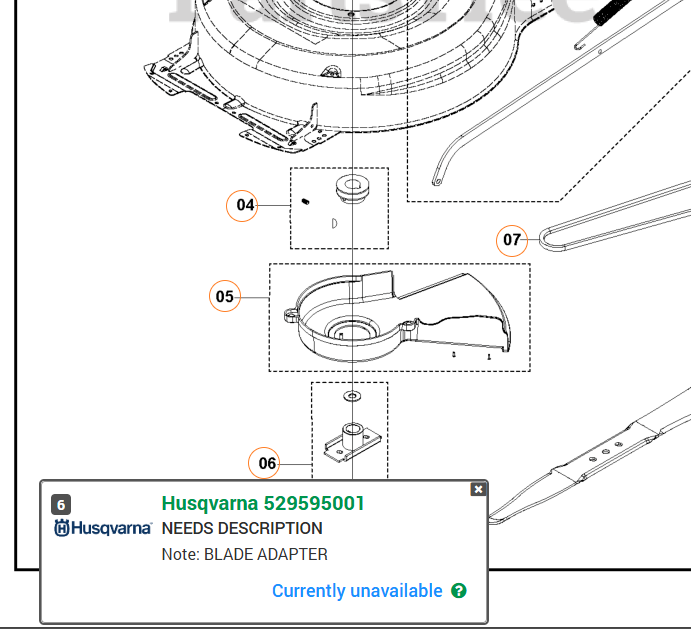

Példa: Az LC151S fűnyíró késtartójának cikkszáma a mellékelt illusztrációkon látható módon azonosítható. Ha az alkatrész név alapján nem található meg, a pontos cikkszám segítségével biztosan be tudod azonosítani, amit keresel.     Amennyiben a keresés így sem vezet eredményre, fordulj hozzánk bizalommal, segítünk megtalálni a megfelelő alkatrészt!
